Naziv proizvoda

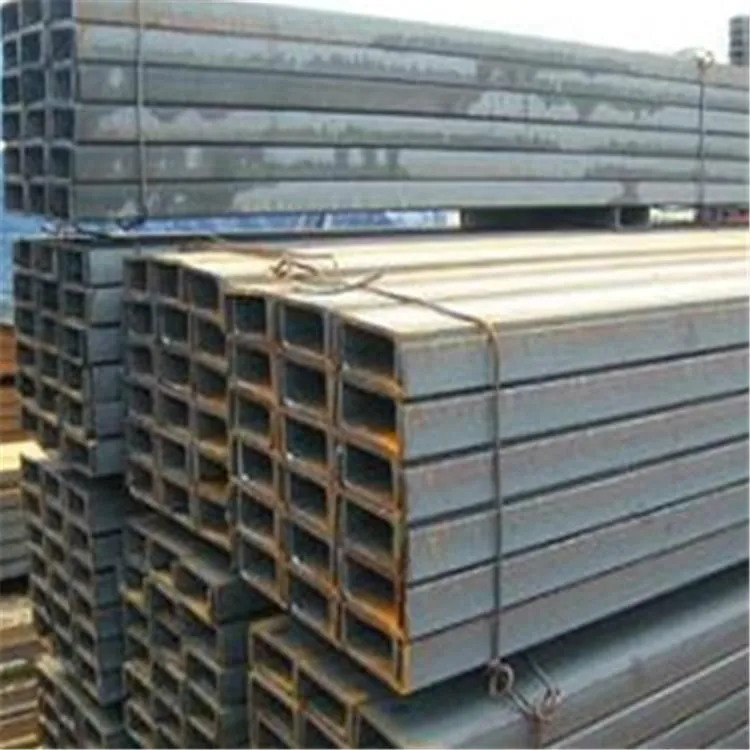

Čelični kanal za-proizvodnju vozila (kanal za automobile/sekcije kanala za šasiju i karoseriju)

1. Pregled

Čelik za{0}}proizvodnju vozila-je hladno{1}}oblikovan, valjan-oblikovan ili prešan C/U profili projektirani posebno za automobilsku primjenu - šine šasije, poprečni nosači, šine sjedala, grede vrata, nosači branika, krovne šine, nosači i druga karoserija-u-bijeloj (BIW) strukturnoj ili pod-konstrukcijski članovi. Ovi se kanali proizvode prema uskim dimenzionalnim i metalurškim tolerancijama, optimizirani su za oblikovanje, spajanje i otpornost na zamor i isporučuju se u-formatima pogodnim za proizvodnju (prazni dijelovi,-oblikovane duljine, zavareni sklopovi ili opremljeni-u-vremenskim pakiranjima).

2. Tipični materijali i automobilske ocjene

Nisko{0}}ugljični-čelici za izvlačenje/prešanje:DC01 / DQ / ekvivalent (dobra mogućnost oblikovanja za unutarnje ploče i lagane dijelove).

Čelici visoke -čvrstoće / HSLA:Ekvivalenti S355 / A572 za veću krutost-na-težinu.

Napredni čelici visoke{0}}čvrstoće (AHSS):Dvofazni-fazni (DP), TRIP, martenzitni stupnjevi gdje je potrebno za udare ili lokalne zone visoke -čvrstoće.

Pečenje-kaljivih čelika (BH):za ploče koje zahtijevaju poboljšanu otpornost na udubljenja nakon pečenja boje.

Borni čelici (npr. 22MnB5):obično vruće-štampane zatim oblikovane za-sigurnosne dijelove visoke čvrstoće (mogu se isporučiti kao prazni za štancanje i-otvrdnjavanje).

Nehrđajući ili aluminizirani čelici:za ispušne plinove ili dijelove-kritične za koroziju.

Obložene podloge:elektrogalvanizirano (EG), vruće{0}}cinčano potapanjem (HDG), pocinčano žareno (GA), Galvalume ili prethodno bojano (PPGI) ovisno o daljnjim procesima e-premazivanja i bojanja.

Odabir materijala ovisi o funkciji dijela (statičko opterećenje, energija sudara, zamor), složenosti oblikovanja i nizvodnih procesa spajanja/bojanja.

3. Tipične geometrije i rasponi debljina

Dubina / ukupna visina:~10 mm → 250 mm (ovisi o dijelu).

Širina prirubnice:10 mm → 120 mm (mogu biti nejednake izvedbe prirubnica).

Debljina (nominalna): 0,7 mm → 6,0 mm(uobičajeni lim/kanal formiran od 0,8–3,0 mm za karoseriju/strukturne članove; teški dijelovi šasije mogu koristiti deblje ploče).

Usne/povratak/porub:3 mm → 25 mm ovisno o obujmici ili zahtjevima spajanja.

Duljine:prazne duljine, valjane-oblikovane kontinuirane duljine ili izrezane-na-komade po nacrtu kupca.

Tolerancije:linearno ±0,2–0,5 mm tipično, pravokutnost/pravost prema zahtjevima automobilskog crteža.

4. Ključni funkcionalni zahtjevi za uporabu u automobilima

Mogućnost oblikovanja:kanali moraju tolerirati potrebne operacije savijanja, savijanja i porubljivanja s kontroliranim opružnim povratom.

Otpornost na zamor:dijelovi vozila često imaju cikličko opterećenje; materijali i geometrije moraju zadovoljiti ciljne vrijednosti zamora.

Učinkovitost sudara / apsorpcija energije:za crash-relevantne članove specificirajte duktilnost, lokalno pojačanje i strategiju oblikovanja (npr. prilagođeni prazni dijelovi, vruće-oblikovanje).

Zaštita od korozije:kompatibilnost s e-prevlakom, katodnim elektrotaloženjem i kasnijim procesima bojanja; korozija rubova i-zaštita rubova uzeto u obzir.

Kompatibilnost pridruživanja:optimizirano za otporno točkasto-zavarivanje, projekcijsko zavarivanje, lasersko zavarivanje, stezanje, samo{1}}probijajuće zakovice (SPR), lijepljenje i mehanička pričvršćivača.

Ponovljivost dimenzija:kritični za tolerancije montaže i prianjanje učvršćenja na proizvodnoj liniji.

5. Metode proizvodnje i obrade

Progresivno oblikovanje valjaka:proizvodnja velikog-volumena, niske-tolerancije dugih dijelova kanala i profila.

Štancanje/pre{0}}oblikovanje:praznine oblikovane u matricama (pogodne za dijelove visoke-čvrstoće/vruće{1}}štampane).

Lasersko rezanje / brušenje:za precizne obrade s minimalnom deformacijom ruba.

Obrub rubova / usne prema unutra/vani:za stvaranje sigurnih rubova i spojnih površina za brtve/kopče.

Zavarivanje / montaža:točkasto zavarivanje, projekcijsko zavarivanje, lasersko zavarivanje, robotski MIG/TIG za sklopove.

Hidroformiranje / savijanje:za složene 3D oblike kanala kada je potrebno.

Predobrada-površine:odmastiti → konverzijski premaz → e-provjera kompatibilnosti premaza.

6. Površinski tretmani i kompatibilnost premaza

Elektropremaz (e-premaz):najčešći automobilski podsloj - kanalni čelik mora biti kompatibilan (odgovarajuća prethodna obrada površine).

Pocinčano / pocinčano žareno / Al-Zn (Galvalume):naširoko se koristi za zaštitu odrezanih rubova i osiguravanje dugog vijeka trajanja.

Prelakirano (PPGI/PPGL):za vidljive ukrase ili gotove-sklopove.

Praškasti premaz ili epoksidni temeljni premazi:za naknadno tržište ili izložene pod{0}}sklopove.

Zaštita rubova i dotjerivanje-:cinkom{0}}bogati primeri ili kompleti za brtvljenje rubova koji se pružaju za zavarivanje/rezanje na terenu.

7. Razmatranja spajanja i sastavljanja

Točkasto zavarivanje:dizajn za pravilno isti-i pristup elektrodama; navedite rasporede zavarivanja za obložene čelike.

Samo{0}}zakivanje (SPR) i stezanje:korisno za spajanje različitih materijala i premaza.

Lijepljenje ljepilom + mehanički pričvršćivači:široko se koristi u BIW za krutost i ublažavanje korozije.

Tolerancija laserskog zavarivanja:Priprema rubova i{0}}prilagodba moraju se kontrolirati radi dosljedne kvalitete zavara.

Značajke referentnih mjesta učvršćenja i alata:kanali moraju sadržavati točne referentne značajke ili rupe za automatiziranu montažu.

8. Kontrola kvalitete i automobilski sustavi

Sustavi dobavljača:Sukladnost s IATF 16949 visoko preporučeno/potrebno za Tier-1/2 dobavljače.

PPAP / APQP:Proces odobrenja proizvodnih dijelova, dimenzionalni PPAP uzorci, zapisi o sposobnosti procesa (Cp/Cpk).

Provjere u-procesu:debljina, širina, ravnost, kvadratura ruba, cjelovitost poruba/ruba.

Ne{0}}destruktivni i destruktivni testovi:vlačna ispitivanja, tvrdoća, mikrostruktura za AHSS/HSLA, točka{0}}testovi ljuštenja/izbacivanja zavara, ispitivanje zamora ako je navedeno.

Testovi premaza:slani sprej, prianjanje, poprečni-rez, T-savijanje, e-bacanje kaputa-testovi snage.

Sljedivost:lot/zavojnica/toplinski brojevi; barkod/QR označavanje za JIT dostavu.

9. Tipične automobilske primjene

Šine i poprečni nosači šasije(primarni i sekundarni putovi opterećenja).

Ograde za sjedala i kanali-za pričvršćivanje pojasa.

Udarne grede vrata i bočni protuprovalni elementi.

Kanali za pojačanje branika i kutije za udarce.

Krovni nosači, bočni pragovi i kanali za klackalice.

Montažne šine za motore, HVAC, police za baterije (EV primjene).

Zaštita podvozja, klizni kanali i montažni nosači.

10. Savjeti za dizajn i inženjering (najbolje prakse)

Rano odredite redoslijed materijala i oblikovanjatako da dobavljač čelika može preporučiti HSLA ili AHSS varijante i prilagodbe procesa.

Definirajte umor i ciljeve sudara(npr. ciklusi, razine opterećenja, apsorpcija energije) - dobavljač može preporučiti geometrijsko ukrućenje i materijal.

Smanjite male radijuse savijanjaza obložene ili čelike visoke čvrstoće-; izvodite pokuse oblikovanja kako biste potvrdili povratni povrat.

Uključite dodatke za korozijuza rezane rubove ili navedite GA/Zn ili Galvalume bazu za poboljšanu zaštitu rubova.

Dizajn za proizvodnost (DFM):izbjegavajte nedostupne točke-zavarene zone i pretjerano porubljivanje koje komplicira proizvodnju.

Koristite prilagođene praznine ili lokalno ojačanjegdje je potrebno smanjenje težine i visoka lokalna čvrstoća.

11. Načini isporuke pakiranja, logistike i proizvodnje

Kompletiranje i redoslijed:isporučite kanale opremljene zatvaračima, kopčama i naljepnicama za montažu sa-strane linije.

Upravo-u-vrijeme (JIT) / Upravo-u-slijed (JIS):podržavaju rasporede isporuke automobila s paketima s barkodom i EDI obavijestima.

Zaštitno pakiranje:koristite zaštitu rubova, VCI foliju i drvene palete kako biste spriječili oštećenje premaza.

Sljedivo označavanje:broj dijela, serija, težina, obrada površine i broj zavojnice/grijanja otisnut na svakom svežnju.

Povratni regali / koturi:standardno za velike{0}}volumen-formirane duljine za ubrzavanje utovara/istovara.

12. Ispitivanje i kriteriji prihvaćanja (primjeri)

Provjera dimenzijapo crtežu GD&T.

Mehanička ispitivanja:popuštanje, vlačna čvrstoća, istezanje po navedenoj vrsti čelika.

Ispitivanje umoraako je vijek trajanja dijela kritičan (navedite cikluse/opterećenja).

Ispitivanja zavara:ljuštenje, križna-napetost, kriteriji izbacivanja za točkaste zavare.

Provjere premaza:DFT, adhezija, radni sati u slanom spreju, e-snaga bacanja-kaputa.

Razine podnošenja PPAP-a:obično Razina 3 s dimenzijskim rezultatima, potvrdama o materijalima, tokovima procesa i planovima kontrole.

13. Informacije o naručivanju - Što pružiti

Prilikom traženja ponude ili naručivanja molimo navedite:

Detaljan crtež(2D/3D CAD: DXF / STEP) s tolerancijama i površinskom završnom obradom/slojem spec.

Vrsta materijalai zahtjeve MTC-a (uključujući bilo koje potrebe za AHSS-om ili vrućim{0}}pečatom).

Količina i raspored isporuke(godišnji, mjesečni, tjedni, JIT/JIS).

Bilješke o formiranju/obradi:porubljivanje, pred{0}}probijanje, zarezi, utiski, utiskivanja, kritični radijusi.

Metode spajanjaočekivani (točkasti/laser/SPR/ljepilo) i rasporedi zavarivanja ako su poznati.

Specifikacije premaza:vrsta prethodnog premaza (EG/GA/Galvalume), e-kompatibilnost premaza, završni premaz ako je potrebno.

Kvaliteta i certifikacija:IATF 16949, PPAP razina, potrebe inspekcije-treće strane.

Potrebe za pakiranjem/opremom:označavanje, bar kodovi, isporuka redoslijeda.

Posebni testovi:umor, slani sprej sati, QUV prema ugovoru.

14. Usluge-dodane vrijednosti i mogućnosti dobavljača

Inženjerska podrška:DFM preporuke, povratna kompenzacija, FEM/pre-verifikacija.

Formiranje pokusa i prototipova:probne vožnje i paneli za odobrenje uzoraka.

Optimizacija brisanja i ugniježđivanja:minimizirati otpad i troškove.

Robotsko zavarivanje i sklapanje:potpuni zavareni pod{0}}sklopovi isporučeni spremni za linijsku instalaciju.

Kompletiranje i redoslijed:line{0}}bočni setovi, označeni i barkodirani.

Aftermarket i rezervni dijelovi:opskrbljeni dijelovi kanala s-dugoročnom dostupnošću.

15. Zašto odabrati namjenskog-dobavljača kanala za ugrađene automobile?

Znanje procesa:dobavljači koji su upoznati s automobilskim procesnim lancima (oblikovanje → e-premaz → sklapanje → boja) smanjuju rizik integracije.

Sustavi kvalitete:pridržavanje PPAP, APQP i IATF 16949 osigurava sljedivost i predvidljivu opskrbu.

Optimizacija troškova i težine:optimizacija materijala i geometrije za najniži trošak po funkcionalnom zahtjevu.

Na-vrijeme, redoslijed isporuke:pakiranje i logistika dizajnirani za automobilske linije visoke kadence.

Ako želite, mogu odmah (izaberite jedno):
A. Pregledajte nacrt dijela (DXF/STEP) i izradite kratko izvješće o proizvodnosti s predloženim materijalom i bilješkama o oblikovanju;
B. Proizvoditi aspecifikacija / predložak Zahtjeva za ponuduunaprijed napunjen za kanal vozila (uključujući PPAP, klauzule o premazu i isporuci); ili
C. Osigurati atablica za izračun težine i prinosaza popis dimenzija kanala i debljina materijala koje isporučujete.

Recite mi A, B ili C i priložite crtež ili popis veličina kanala, a ja ću ga sada generirati.
