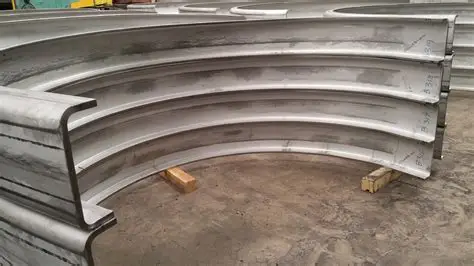

SAVJETNI ODJELJAK STEEL (Pre - savijeni / zakrivljeni čelični presjeci)

Uvod

Presjek za savijanje čelik odnosi se na čelične profile (ploče, grede, cijevi, kutovi, kanali, ravne šipke i prilagođeni roli - oblikovani oblici) koji su plastično formirani u kontroliranu zakrivljenost ili luk. Opskrbljeni kao pojedinačni zakrivljeni članovi ili montažni savijeni sklopovi, ove komponente eliminiraju na - savijanje mjesta, osiguravaju konzistentnu geometriju, smanjite zavarivanje na licu mjesta i erekciju brzine za nadstrešnice, lukove, zakrivljene fasade, gudače za stepenice, ručne ručice i strukturne zakrivljenike.

Tipični materijali i obrasci

Materijali:Ugljični/blagi čelik (S235/S275/S355), niski - legura strukturni čelici (npr. Q355), vremenski čelik (Corten), nehrđajući čelik (304/316) i aluminijske legure.

Obrasci dostupni za savijanje:Vruće - valjane I/H grede i ploče, hladne - formirane kanale i profile, šuplje presjeke (okrugle/ovalne/pravokutne cijevi), ravne šipke, kutni čelik i roll roll -.

Metode proizvodnje:Savijanje (cijevi) savijanje (cijevi), savijanje kotrljanja (ploče, kanali, i - grede), cnc pritisnite - savijanje kočnice, savijanje rastezanja, vruće savijanje + kontrolirano hlađenje i hidroformiranje za složene šuplje oblike.

Ključne specifikacije (tipični rasponi)

ODJELJAK ODJELJA / OD:cijevi Ø12 - Ø426 mm; grede/web visine 100–900 mm; Širina ploče do 2.500 mm (ovisi o opremi).

Zid / ​​debljina:1,0–60 mm (tanke cijevi do teške ploče/nosača).

Polumjer savijanja:Pojedinačni - komad savija se radijusima središnje linije od visine 1 × dijela (tijesni zavoji za tanke cijevi) do nekoliko metara (veliki arhitektonski lukovi). Dostupne su prilagođene krivulje radijusa i spiralnih/spojeva.

Dužina luka / raspon:Jednostruko duljine do ograničenja opreme (obično 6–18 m); Spajanje rješenja za duže raspon.

Tolerancije:Polumjer ± (0,5–5) mm (ovisna o veličini); kut ± 0,5 stupnjeva; Ravna i van - od - tolerancije ravnine definirane po crtežu.

Smjernice minimalnog polumjera zavoja:Za cijevi, obično veće ili jednake 2–3 × OD (savijanje mandrela) kako bi se izbjegla ovalnost; Za savijanje ploče/snopa, ovisno o duktilnosti materijala i debljini.

Značajke i prednosti

Precizna geometrija:CNC Roll/Mandrel savijanje i profil - Specifični alat isporučuju ponovljivu zakrivljenost i uske tolerancije u serijama.

Niska ovalnost i minimalno stanjivanje:Mandrel/rotacijski izvlačenje savijanja za cijevi i kontrolirano savijanje kotrljanja za odjeljke minimiziraju poprečni - Distorziranje odjeljka.

Smanjeno na - na web mjestu:Prefabricirani zakrivljeni članovi dolaze spremni za instaliranje - manji na - zavarivače, brže sastavljanje i poboljšana kontrola kvalitete.

Širok raspon profila:Sposobni za savijanje šupljih odjeljaka, hladno - formirani profili, teške ploče i ugrađene - članove, uključujući i - grede i nosače s kutijama.

Vrijednost - Dodane opcije:Krajnji pripravci, pre - izbušene rupe, zavarene nosače, učvršćivače, toplinsko rezanje zglobova i temeljni premaz/boju ili galvanizaciju prije otpreme.

Tipične primjene

Arhitektonski lukovi, građevinske nadstrešnice i zakrivljene fasade.

Članovi zakrivljenih krova, dugačak - Span roll - formirani purlin i rebra.

String String, rukohvati i balustrade.

Polica za cijevi, nosači transportera i krivulje kabela.

Zakrivljeni nosači mosta, portalni okviri i obrubljene grede.

Automobilski okviri, prikolice i poljoprivredne obruče.

Osiguranje i testiranje kvalitete

Certifikacija materijala:Potvrde o mlinskom ispitivanju (MTC) za kemijske i mehaničke podatke.

Dimenzionalna provjera:Mjerači radijusa, lasersko skeniranje ili provjeravanje za potvrdu zakrivljenosti, duljine luka i tolerancije.

Integritet odjeljka:Vizualni pregled za površinske nedostatke; Ultrazvučni ili MT/VT na zavarenim ili kritičnim područjima.

Cross - Odjeljak Provjeri:Mjerenja mavalnosti/debljine za cijevi; Lokalne procjene prorjeđivanja zida za zavoje s pločama.

Preostali stres i kontrola pravednosti:Ako je potrebno, primjenjuju se i provjeravaju toplinski postupci ili provjere toplinske obrade ili ispravljanja.

Pakiranje i dostava

Zaštita:Ugniježđene ili obrubljene s drvenim nosačima, pjenastim razmacima i zaštitom ruba za očuvanje zakrivljene geometrije.

Zaštita od kraja:Kapice, čepovi ili polistiren omota za šuplje dijelove; Zavareni kraj - ploče na velikim gredama.

Označavanje:Svaki komad označen s brojem dijela, polumjerom, orijentacijom i topovima za podizanje.

Dostava:Pojedinačni - pošiljke komada ili pre - sastavljeni moduli; Pažljivo učvršćivanje kako bi se spriječilo povratak u tranzitu.

VRIJEME:Tipično 2–6 tjedana, ovisno o složenosti, materijalu i količini; Ubrzana usluga dostupna za hitne narudžbe.

Potrebni podaci o naručivanju i tehnički unosi

Da biste citirali i izrađivali savijene odjeljke, navedite:

Vrsta profila (cijev/kut/greha/ploča/roll - formirani profil) i dimenzije cijelog presjeka.

Materijalni stupanj i bilo koja toplina - zahtjevi za liječenje.

Polumjer središnje linije (jednostruki ili više radijusa), duljina luka ili kut savijanja i orijentacija (u smjeru kazaljke na satu/u smjeru suprotnom od kazaljke na satu).

Količina i potrebna tolerancija (polumjer/kut/ravnost).

Zatraženi su završni pripravci, rupe, zagrade ili zavarivači.

Površinski završni sloj/prevlačenje (temeljni/oslikani/pocinčani/nehrđajući završetak).

Ako je učitavanje - ležaj, pružite opterećenja usluga i detalje povezivanja za sve potrebne jačanja ili učvršćivanja.

Zašto odabrati naš čelik za savijanje?

Napredne linije savijanja CNC -a i savijače za minimalno izobličenje.

Iskustvo s arhitektonskom i teškom strukturnom zakrivljenom, od malih - promjera precizne cijevi za savijanja do nosača s pločama.

Potpuna QA sljedivost, vrijednost - Dodana je montaža i na - tehničku podršku za instalaciju.

Inženjerska pomoć za nadoknadu zavoja, kompenzaciju otpada i optimizaciju odjeljka kako bi se osigurali prikladni i performanse.

Ako želite, mogu proizvesti predložak navodnika i zavoj - Crtež (Profil središnje linije + dimenzije) - Opskrbiti jedan uzorak profila i željeni polumjer, a ja ću generirati proizvodne crteže za ispis i procjenu troškova.
