Naziv proizvoda

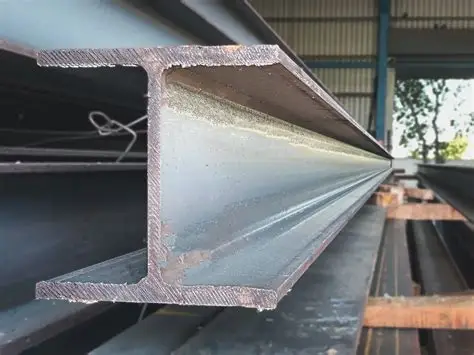

I - grede za transportne strojeve (oprema za vozilo i željeznice I - odjeljke)

Uvod

I-Beams for Transportation Machinery are specially selected or fabricated I-shaped steel members designed for use in mobile and transport-related equipment - including railcar underframes, wagon side girders, truck and trailer chassis rails, container handling equipment, intermodal frames, rail bogie beams and Teški - Podokviri za vožnju. Ove grede uravnotežuju visoku čvrstoću savijanja, otpornost na udarce, život umora i optimiziranu težinu kako bi zadovoljili dinamičke cikluse opterećenja, vibracije, udar i stroga transportna dimenzionalna ograničenja.

Tipični materijali i ocjene

Obični čelici:Strukturni ugljični čelici poput S355 / Q345 (EN), A572 GR.50 / A36 (ASTM).

Visoka - jačinu / hSLA:S420 / S460 ili ASTM A709 ocjene kada je potrebno smanjenje težine.

Nošenje / abrazija - otporne opcije:AR čelici (za kontaktne zone) ili lokalne ploče za habanje.

Korozija - otporne završne obrade:Vruće - Pomonite galvaniziranje, toplinski sprej za cink, dupleksni sustavi za oblaganje ili nehrđajući umeci tamo gdje je to potrebno.

Rail/Rolling - Spec.Ocjene i testiranje prema zahtjevima za korisničko/željezničko tijelo (npr. AAR, UIC, lokalni standardi).

Tipični oblici i proizvodnja

Valjani i - odjeljci:Koristi se tamo gdje standardni profili ispunjavaju ograničenja kapaciteta i transporta.

Izgrađen - up/zavareno i - Girders:Prirubnice i web ploče zavarene za stvaranje prilagođenih dubina, širina ili integriranih točaka privitka.

Natrag - do - Konverzije leđa ili okvira:Kanali ili upareni i - Odjeljci zavareni za formiranje zatvorenih dijelova za torzijsku krutost.

Metode proizvodnje:Rezanje ploča (CNC plazma/laser), pila/mag zavarivanje, CNC bušenje, CNC suočavanje, kampanje i ispravljanje.

Tipične dimenzije i rasponi (primjer)

Dubina odjeljka (h): 120 - 900 mm(Ovisno o primjeni: prikolice manje, nosači željeznica veće).

Širina prirubnice (b): 80 - 350 mm.

Debljina interneta (TW): 6 - 30 mm.

Debljina prirubnice (TF): 8 - 60 mm.

Masa po metru: ~ 15 - 300 kg/movisno o dizajnu i izgradnji - gore.

Dužine:Pojedinačni - komad do ograničenja transporta (obično do 12–18 m); Spajanje rješenja za duže raspon.

Ključne značajke i prednosti

Visoka dinamična i umor kapaciteta:Odabir materijala, detalj zavarivanja i stres - prakse reljefa prilagođene cikličkom opterećenju (utjecaji osovina/kotača, nepravilnosti staza, cestovni šok).

Optimizirana masa za prijevoz:Dizajniran da minimizira težinu tijekom ispunjavanja ograničenja savijanja i odstupanja - važna za opterećenje osovina, učinkovitost korisnog opterećenja i ekonomičnost goriva.

Integrirana montaža i pričvršćivanje:Tvornica - izrezane jastučiće za ugradnju, zavarene nosače, sjedala osovina, uzorci rupa i kompleti za spajanje smanjuju se na - linijskoj izradi.

Otpornost udara i abrazije:Lokalni dupleri, trake za nošenje ili AR ploče na kontaktu s kotačima/tlom, točkama i zonama učitavanja.

Servisibilnost i modularnost:Zamjenjive ploče za spajanje i modularni segmenti za popravke na terenu i održavanje flote.

Zaštita premaza i korozije:Sustavi odabrani za ispunjavanje radnog okruženja (morske luke, cestovna sol, izloženost kemikalijama).

Tipične primjene

Railcar Underframes, Pojačane grede i bočni nosači.

Glavne grede teretnih vagona i šivanja kontejnera.

Šasije s prikolicama, trake za vučice i podokviri za vozila teške robe.

Forklift bums, doseg - Stacker Frame nosači i kontejneri.

Grede kolica dizalica, gantry trkač gredi na vozilima i opremu za prijenos.

Specijalizirani transporteri, niski - snop utovarivača i modularne teške - prikolice za podizanje.

Izmišljotina i vrijednost - Dodane opcije

Pre - bušenje i CNC probijanje:Rupe za sklopove s vijcima, sjedala ležaja, sedla osovina i ploče za spajanje.

Zavareni prilozi:Sjedala osovina, vučne oči, nosači za vješalice, proljetni nosači i gusavi postavljeni u trgovinu.

Web Otvori i pojačanja:Izrezi servisa ojačani dvostrukim pločama za usmjeravanje kablova/cijevi ili smanjenje težine bez ugrožavanja snage.

Lokalne pločice za tvrdoglave / nošenje:Primijenjeno na kontaktna područja radi produženja života.

Camber & pre - cambering:Primjenjuje se tamo gdje se očekuje odstupanje usluge (npr. Dugi - raspon željezničkih nosača).

Toplina - liječenje / reljef stresa:Post - Ublažavanje ili normalizaciju zavarivanja na zavarivanju, ako je potrebno za minimiziranje izobličenja i poboljšanje života umora.

Završiti:Shot - BLAST + Primer, Hot - up galvanize, epoksi/prevlaci ili trgovina - oslikana kodovima boja kupca.

Osiguranje i testiranje kvalitete

Certifikacija materijala:TEST CERTIFICIFICIJI (MTC) i topline - Broj sljedivosti.

Kontrola zavarivanja:WPS/PQR regulirani postupci, kvalifikacije zavarivača i evidencija zavarivanja.

Ndt:Mt/ut/rt na kritičnim zavarivanjima ili visokim - regijama napona po specifikaciji.

Mehanički testovi:Vremenski, prinos i testovi udarača gdje je niska - temperatura ili visoka - Usluga umora.

Dimenzionalna provjera:Laserski/mjerač provjerava ravnanje, kamber, lokacije rupa i sveukupno fit - gore.

Umor i dinamička validacija:Uzorak zamora za umor ili FEA - Potpuno detalje za visoke - komponente ciklusa ako je potrebno.

Podrška za pakiranje, transport i instalaciju

Pakiranje:Skupeni/klizani snopovi s razmacima, zaštitnicima ruba i omotama inhibitora korozije za izvoz.

Označavanje:ID dijela, orijentacija, broj spajanja i točke dizanja jasno označene.

Planiranje prijevoza:Dizajn s obzirom na ograničenja mjerača ceste/željeznice, legalno iznad - širina/preko - duljine dopušta i ograničavanja dizanja.

Podrška za erekciju:Podudaranje - izbušeni paketi za spajanje, crteži za dizanje/ring, privremene nosače i opcionalno na - nadzoru web mjesta.

Smjernice za odabir / Kako naručiti

Da biste pomogli veličini i navodeći ispravno i - grede za transportne strojeve, navedite:

Vrsta nanošenja (Railcar Underframe, šasija s prikolicom, šasija kontejnera, kolica dizalica) i primarna opterećenja (opterećenja osovina kotača, opterećenja hitch/kingpin, točke opterećenja).

Uvjeti raspona i podrške, dinamički čimbenici, učestalost ciklusa opterećenja i bilo koja udarna opterećenja.

Potrebna materijalna stupnja i izloženost okoliša (cestovna sol, marina, abrazivna).

Pojedinačni - Komadići transport i ograničenja dizalica ili preferencija za spojene segmente.

Vrijednost - Dodani zahtjevi (zagrade, rupe, ploče za nošenje, pocinčani).

Količina i raspored isporuke, plus bilo koji zahtjevi za certificiranje ili nadležnost klase.

Zašto odabrati naš prijevoz i - grede?

Kombiniramo strukturnu optimizaciju za dinamičku uslugu, kontroliranu proizvodnju i umor - svjesne detalje s trgovinom - pripremljenim ugradnjama i zaštitnim završnim obradama - isporučujući grede optimizirane za snagu, težinu, trajnost i održavanje u prometnim aplikacijama. Navedite svoju tablicu opterećenja ili jedan primjer člana i predložit ćemo valjanu ili izgrađenu - opcije snopa, svojstva odjeljka (ix, sx, područje, masa/m), detalje spajanja i citat.
