Naziv proizvoda

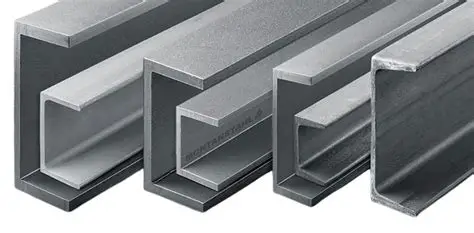

Veliki - Odjeljak Srednji kanal čelik (teški C - odjeljak)
Uvod
Veliki - Srednji kanalni čelik su teži, profili dubljeg kanala (C / U) koji su projektirani tako da služe kao primarni ili jako opterećeni sekundarni strukturni članovi, gdje standardni svjetlosni kanali nisu dovoljni, ali nosači s punim pločama nisu potrebni. Oni kombiniraju ekonomiju i povezanost - ljubaznost dijelova kanala s povećanom dubinom, prirubnom i web debljinom za obradu većih trenutaka savijanja, sila smicanja i lokalnih koncentracija u mostovima, industrijskim zgradama, pistama s dizalicama i strukturama podrške teške opreme.
Tipične specifikacije
| Parametar | Tipičan raspon / bilješke |
|---|---|
| Odjeljak | Veliki medij - Duty C - kanal / u - kanal (vruće - valjano ili izmišljeno) |
| Dubina presjeka (H) | 200 - 600 mm(tipični medij - veliki raspon) |
| Širina prirubnice (b) | 75 - 250 mm |
| Debljina interneta (TW) | 8 - 25 mm |
| Debljina prirubnice (TF) | 10 - 50 mm |
| Masa po metru | ~ 30 - 200 kg/m(ovisi o točnim dimenzijama) |
| Dužine | Standardno 6 m / 12 m; Spojino/izgrađeno - za duže raspon |
| Materijali / ocjene | S355 / S420 (EN); A572 GR.50, A36, A992 (ASTM); Čelici za vremenske uvjete (npr. Corten) ili više - Ocjene snage na zahtjev |
| Snaga popuštanja | ≈ 355 - 420 MPa(ovisni o razredu) |
| Tipična proizvodnja | Vruće - kotrljao (gdje je dostupno) ili zavareno/izgrađeno - gore s ploče za non - standardne veličine |
| Završne obrade | Mill, Shot - BLAST + Primer, vrući - DIP GALVANIZE, EPOXY/PU prevlake, intumescentna vatrena izolatka |
Ključne značajke i prednosti
Viši kapacitet savijanja i smicanja:Dublje internetske i deblje prirubnice daju veći dio presjeka i područje smicanja u odnosu na standardne kanale.
Ekonomična alternativa nosačima ploča:Za mnoge srednje raspone, veliki kanal ili leđa - do - Skupština stražnjeg kanala nudi prednosti troškova i rukovanja.
Veza - prijateljska geometrija:Površine ravne prirubnice pojednostavljuju spojeve s vijcima, nosačem i učvršćivačima.
Fleksibilna opskrba:Dostupno kao pojedinačni vrući - valjani kanali za standardne veličine ili kao izrađeni zavareni kanali/ugrađeni - UPS za naručivanje dubine i debljine.
Dodajte - na opcije:Može se isporučiti s zavarenim pokrovnim pločama, učvršćivačima, izbušenim rupama, suočavanjem i tvornicom - složene ploče za spajanje za brzu erekciju mjesta.
Korozija i zaštita od požara:Višestruki sustavi premaza i vremenski vremenski čelični mogućnosti za zahtjevna okruženja.
Tipične primjene
Rač za dizalice i trake za ganture (srednje - DRŽAVNE CRANE).
Industrijska zgrada Primarna/sekundarna greda i dugačka - Span Purlins.
Pristup mostu, kratki - Span Span Silder rješenja i propust.
Strojeve baze, teška oprema i mezaninski nosači.
Ponovno ugradnja ili jačanje postojećih okvira gdje je potreban dodani modul presjeka.
Natrag - do - sklopovi stražnjeg kanala koji se koriste kao ugrađeni - up box ili nosači ploče.
Izmišljotina i vrijednost - Dodane usluge
Izgrađene - UP sklopove:Povratak - do - parovi stražnjeg kanala s zavarivanjem/vijcima do okvira obrasca - poput odjeljaka.
Krajnja obrada i obrati:CNC suočavanje, uzorci rupa, rupe za vijke i pripremljena lica za parenje.
Pojačanja:Zavareni učvršćivači, web otvori s kavezima za armaturu, prirubnice.
Pre - Skupština:Podudarajte - bušenje, priključak - zavarene spajalice i isporuka u setovima za erekciju.
Površinski tretman:Shot - Blasting, Primer, Multi - boja premaza, vruća - up pocinčani ili intumescentni premazi po spec.
Osiguranje i testiranje kvalitete
Certifikacija materijala:Potvrde o testnom mlinu (MTC) i kemijska analiza.
Dimenzionalni pregled:Dubina, širina prirubnice/debljina, debljina web i provjere ravnoteže.
Zavarivanje i ndt:WPS/PQR - kontrolirano zavarivanje; MT/UT/RT na kritičnim zavarivanjima ako je navedeno.
Mehaničko testiranje:Testovi zatezanja, prinosa i utjecaja, ako to zahtijeva Standard ili Project Spec.
Premazivanje inspekcije:Debljina filma, prianjanje i testiranje praznika za zaštitne sustave.
Podrška za pakiranje, transport i web mjesto
Pakiranje:Pakirani na klizačima s odstojnicima od drva/polimera; Zaštita i smanjenje kuta - omota za obložene odjeljke.
Prijevoz:Single - Pošiljke veličine lokalnih ograničenja transporta/dizalica; Dugi rasponi isporučeni kao spojeni segmenti s podudaranjem - izbušenih ploča za spajanje.
Podrška web lokacije:Crteži za erekciju, oznake točke dizanja, kompleti za spajanje i opcionalni na - Nadzoru ili uslugama poravnanja.
VRIJEME:Tipično 4–10 tjedana, ovisno o tome je li vruće - valjana zaliha dostupna ili je potrebna izrada.
Podaci o naručivanju - Što trebamo
Navedite:
Opterećenja raspona i dizajna (mrtva, živa, dizalica, točke opterećenja).
Željena dubina odjeljka ili modul ciljanog savijanja/modul presjeka.
Materijal i završna preferencija (npr. S 355 + Primer, pocinčani).
Zahtjevi za vezu (pre - izbušene rupe, pridruživači, vrsta spajanja).
Maksimalne mogućnosti transporta/konstrukcije na licu mjesta.
Količina i raspored isporuke.
Pomoću ovih ulaza predložit ćemo standardne ili izgrađene - opcije kanala, pružiti svojstva odjeljka (područje, ix, sx, težina/m), crteži za izradu i konkurentni citat.
Zašto odabrati veliki - čelik srednjeg kanala?
Veliki - Srednji kanali presjeka pružaju praktično, ekonomično srednje tlo - koji nudi značajnu strukturnu sposobnost i jednostavnu povezanost, izbjegavajući teže složenosti troškova i izrade nosača s punim pločama. Idealni su kada vam treba veća čvrstoća i krutost, ali želite izravne priključke ili zavarene spojeve i bržu erekciju.
