Naziv proizvoda

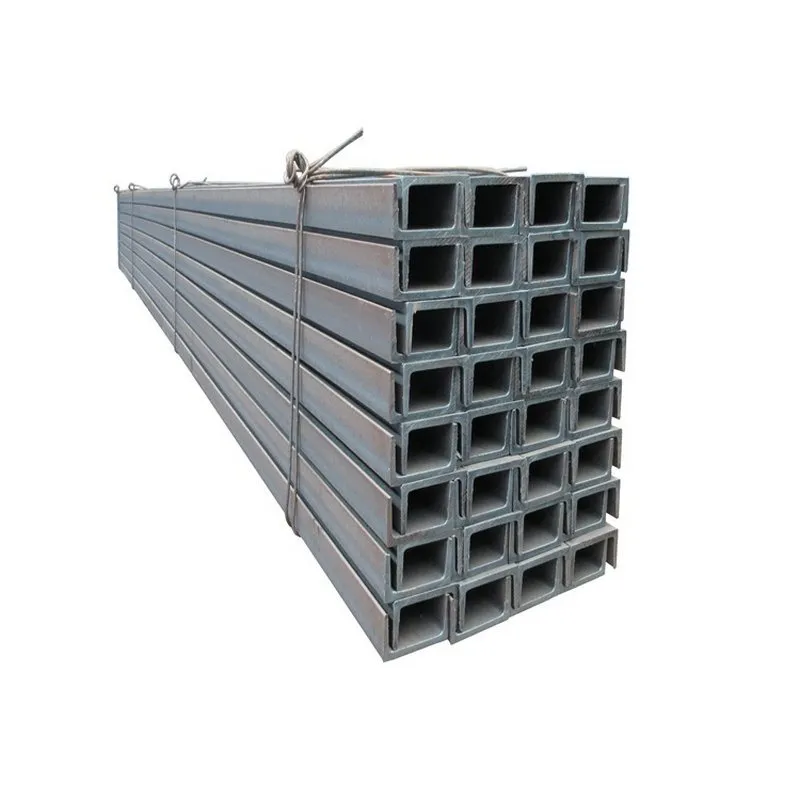

Američki-standardni kanalni čelik (američki C-kanal / U-kanal - AISC/ASTM tipovi)
1. Pregled
Američki-standardni kanalni čelik odnosi se na konstrukcijske čelične profile u obliku slova C- ili U- proizvedene u skladu s industrijskom praksom SAD-a i obično se spominju u sustavu AISC/AWS/ASTM. Ovi se kanali proizvode u rasponu dubina, širina i debljina prirubnica i koriste se za sekundarne i primarne konstrukcijske elemente, grede, tračnice, okvire strojeva i mnoge tvorničke komponente gdje su poželjni standardizirani, široko dostupni dijelovi.
2. Primjenjivi standardi i materijali
Standardi i reference:dizajna i odabira koji se obično pozivaju naAISC priručnik za čelične konstrukcijeza svojstva sekcija i tablice dizajna. Dimenzionalni/kemijski/mehanički zahtjevi regulirani su standardima ASTM materijala (tipični primjeri u nastavku).
Uobičajene ASTM klase materijala: ASTM A36, ASTM A572 (Gr.50/Gr.55), ASTM A992(gdje je navedeno) i veće-stupnjeve HSLA prema potrebi. Nehrđajuće legure i legure-otporne na koroziju također su dostupne na zahtjev.
Bilješka:prilikom kupnje ili projektiranja navedite oznaku ASTM/AISC ili točne dimenzije (dubina × prirubnica × rebra/debljina) i potrebnu ocjenu materijala i dokumentaciju o ispitivanju mlina.
3. Geometrija i tipični rasponi
Dubina (h):obično od oko2 inča (50 mm)do20 in (500 mm)za valjane profile - proizvođači/tablice mlina navode točne veličine.
Širina prirubnice (b):tipični raspon1,25 in → 6+ in (30 mm → 150+ mm).
Debljina rebra i prirubnice (tw / tf):variraju prema presjeku i klasi (laki → teški) - od ~0,12 in (3 mm) do 0,75 in (19 mm) ili više u teškim dijelovima.
Obrasci:vruće{0}}valjane kanale (paralelne ili sužene prirubnice), hladno{1}}formirane kanale (od namotaja, za lakše debljine/podrožnice) i izrađene/zavarene-ugrađene kanale za ne-standardne veličine.
Duljine:duljine mlina (obično 20 ft / 40 ft / po narudžbi) ili rezati-na-dužinu; spojeni sklopovi za duže vožnje.
4. Svojstva odjeljka i kako se koriste
Službene AISC tablice daju točnu: površinu poprečnog-presjeka, težišnu lokaciju, momente tromosti (Ix, Iy), module presjeka (Sx, Sy), radijus vrtnje i jediničnu težinu. Koristite ove službene vrijednosti za provjeru čvrstoće, stabilnosti i deformacije.
Brza procjena mase (metrički/imperijalni):masa ≈ površina × gustoća (čelik ≈ 7,850 kg/m³) ili koristite jediničnu težinu iz AISC tablice (lb/ft) za preciznu logistiku.
Savjet:uvijek se pozivajte na unos tablice AISC/ASTM kada izvodite konstrukcijske proračune - proizvedena geometrija kanala (uokruzi, konusne prirubnice) utječe na Ix i Sx.
5. Strukturno ponašanje i bilješke o dizajnu
Otvoreni, asimetrični dio:kanali su učinkoviti za savijanje oko svoje jake osi (prirubnice usmjerene da se odupru savijanju), ali slabiji u torzijskom i asimetričnom savijanju - provjerite bočno-torzijsko izvijanje i savijanje.
Uparivanje/-na-upotreba:dva kanala pričvršćena vijcima ili zavarena natrag-na-straga stvaraju simetričniju presjeku (ponašanje poput kutije ili I-) i poboljšavaju torzijsku krutost.
Lokalno pojačanje:pri koncentriranim opterećenjima (kotači dizalice, ležajevi, teški priključci) dodajte duple prirubnice, ploče ležaja ili ukrućenje mreže.
Mogućnost servisiranja:provjerite granice otklona (L/240, L/360 ili zahtjevi projekta) i vibracije ako se kanali koriste kao rasponi za podove ili grede.
6. Površinska obrada i zaštita od korozije
Glodalica (crna)- ekonomičan, za unutarnje ili obojene instalacije.
Vruće-cinčavanje (ASTM A123 / A153 za hardver)- uobičajeno za vanjska i korozivna okruženja.
Primer + završni premaz / epoksi / poliuretanski / duplex sustavi (HDG + boja)- za produljeni vijek trajanja.
Prethodno-galvanizirano ili elektro-galvaniziranoza lakšu zaštitu ili gdje je estetika važna.
Nehrđajući kanalidostupno za teška okruženja.
7. Izrada i usluge-dodane vrijednosti
Rezanje i svladavanje: CNC plazma, laser ili piljenje do točnih krajeva i ploča.
Pred{0}}bušenje / podudaranje-bušenjeza spojne ploče, spojnice za grede ili dodatke za obloge.
Zavareni priključci i ukrućenja: jastučići, nosači, učvršćivači mreže i dupleri prirubnica.
Pred-montaža / setovi: spojne ploče, vijci i označeni dijelovi za brzo postavljanje.
Nagib, sačmarenje, premazivanje i cinčanje mogu se dogovoriti prema potrebi.
8. Tipične primjene
Podrožnice, pojasevi i nosači u ovojnicama zgrada.
Sekundarne grede, okvir međukatu i nosači platforme.
Okviri strojeva, tračnice opreme i kanali za vođenje.
Sekundarni elementi mosta, okviri prikolica i pod{0}}okvir vozila (s odgovarajućim detaljima).
Radovi na rekonstrukciji/popravcima gdje standardne AISC kanale specificiraju dizajneri.
9. Osiguranje i testiranje kvalitete
Certifikati ispitivanja mlina (MTC)pružanje kemijske analize i mehanička svojstva standardna su za strukturne naloge.
Provjere dimenzijaprema AISC/JIS/EN/GB tolerancijama prema potrebi.
Zavarivanjena kvalificirani WPS/PQR; NDT (MT/UT/RT) na kritičnim zavarima kada je navedeno.
Pregled premazaza cinčanje/bojanje (DFT, prianjanje) po ugovoru.
10. Informacije o naručivanju - Što pružiti
Prilikom traženja ponude ili naručivanja navedite:
Identifikacija odjeljka- AISC oznaka ili eksplicitne dimenzije (h × b × tw × tf) i jesu li potrebne konusne ili paralelne prirubnice.
Vrsta materijala- npr. ASTM A36, A572 Gr.50, A992 ili nehrđajući.
Duljina(e)i količina; navedite rez na-na-duljinu u odnosu na pune duljine glodalice.
Završiti- mlin, lakirano, HDG, dupleks, nehrđajući.
Zahtjevi za-dodanu vrijednost- svladavanje, pred-bušenje, ukrućenja, zavareni dodaci, nagib.
Dokumentacija- MTC,-inspekcija treće strane ili posebni zahtjevi za testiranje.
Logistička ograničenja- maksimalna duljina jednog-komada, ograničenja krana na gradilištu, datum isporuke.
11. Kontrolni popis za odabir i dizajn (praktični savjeti)
Koristite AISC tablice za točan modul presjeka i tromost; ne zamjenjujte samo geometrijom ako su potrebni točni Ix/Sx.
Za duge raspone bez učvršćenja osigurajte bočna ukrućenja ili razmislite o uparenim kanalima/kutijastim presjecima.
Tamo gdje postoje koncentrirana opterećenja, izradite duple prirubnice ili nosive ploče kako biste izbjegli lokalno popuštanje.
Ako je potrebna otpornost na koroziju, planirajte premaz u fazi izrade (pocinkajte prije bušenja/zavarivanja ako je moguće ili koristite duplex nakon izrade).
Provjerite granice zavarljivosti/toplinske obrade pri odabiru HSLA čelika veće{0}}čvrstoće.
12. Zašto odabrati američke-standardne kanale?
Standardizirani su, široko se proizvode i podržavaju opsežni podaci o dizajnu AISC-a i dostupnost dobavljača u cijeloj zemlji - što ih čini praktičnim, ekonomičnim i pouzdanim za praksu u SAD-u i međunarodne projekte koji zahtijevaju sustave materijala AISC/ASTM.
Ako želite, mogu:
osiguratiUnosi u AISC tablicui točna svojstva presjeka (površina, težina po stopi, Ix, Sx) za popis oznaka AISC kanala koji mi date; ili
uzmi svojeraspon + opterećenjei predložiti2–3 kandidata za AISC kanals brzim provjerama savijanja i otklona (približno).
Recite mi koju opciju želite i navedite ili oznake kanala ili podatke o rasponu/opterećenju.
