Naziv proizvoda
Kut kuća za prijenos (toranj l - presjek / prijenos - kut linije)
Uvod
Kutni kut za prijenos čelika je težak - jednaka - ili nejednako - noga l - čelične članove oblikovanih čelika koji su posebno dizajnirani za visoke - napone za prijenos napona, rezice i točare, a toutre -točne pristupe. Ti su kutovi projektirani za visoka aksijalna i savijanja, otpornost na umor pod cikličkim opterećenjem vjetra i leda, lako spojenim spojenjem u polju i dugim - pojam performansi u izloženim vanjskim okruženjima - obično isporučuju se vruće - kada su dostupni ili izrađeni s ploče. Vruće - Up pocinčanost je uobičajena praksa za dugi korozijski život.
Tipični materijali i ocjene
Uobičajene ocjene:Q345 / S355, A572 GR.50 ili ekvivalentni strukturni čelici za čvrstoću i zavarivost.
Visoka - jačinu/hsla:S420 / S460 dostupno je kada je potrebna optimizacija težine.
Posebne ocjene:Niska - temperatura ili dodatni - tvrdi čelici za hladne klime; Nehrđajući ili dupleks samo za posebne slučajeve.
Zaštita od korozije:Vruće - Pomonite galvaniziranje na EN ISO 1461 / ASTM A123 je standardno; Dupleksni sustavi (galvanize + boja) dostupni su za vrlo agresivna okruženja.
Certifikacija:Certifikati za test mlina (MTC) i toplina - Broj sljedivosti na zahtjev.
Tipične dimenzije i rasponi
Duljine nogu (A × B):40 mm - 400 mm (jednako ili nejednako).
Debljina (t):6 mm - 50 mm (teški - dužni rasponi tipični za članove kule).
Dužine:Standardne duljine trgovine do ograničenja prijevoza/dvorišta (obično 6–18 m); Dulji članovi isporučeni u spojenim segmentima.
Masa po metru:~ 5 - 300 kg/m, ovisno o geometriji i debljini.
Tolerancije:Po projektu ili specifikaciji; Čvrsta kontrola dostupna za kritične zona spajanja/fit.
Značajke dizajna i performansi
Visoki aksijalni i savijanje:Veličine da se odupre kompresiju nogu, učvršćivanje i ekscentrična opterećenja.
Umor - Detaljni detalji:Glatki prijelazi, radijusi kontroliranih rupa i detalji zavarivanja kako bi se umanjili koncentracija napona u cikličkim opterećenjima vjetra/leda/vodiča.
Bolt - Spremno spajanje:Tvornica podudaranje - izbušene rupe za spajanje i numerirani kompleti za spajanje za točan i brzi sklop polja.
Lokalno pojačanje:Dvostruke ploče, prirubnice i gužve postavljene na mjestima pin/rupa i točke pričvršćivanja vodiča/izolatora.
Trajnost korozije:Vruće - Pomonite galvanizaciju ili dupleks premaz za multi - Život desetljeća u izlaganju na otvorenom.
Svjestan za transport i erekciju:Odjeljci veličine ili segmentirani s detaljima spajanja koji uzimaju u obzir dozvole za ceste/željeznice i na - mogućnosti dizalica.
Tipične primjene

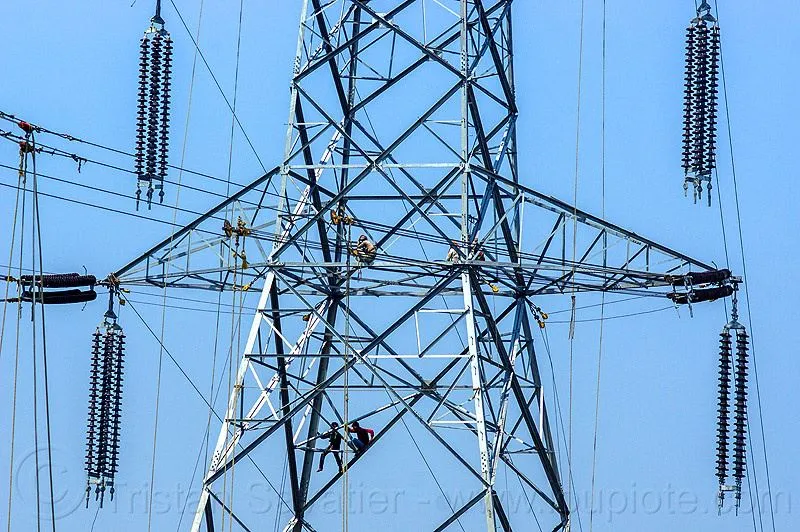

Noge kule i glavni stupovi za prijenos stupove.
Križni - Ruke i konzolne ruke podržavaju izolatore i vodiče.
Urez kutova i dijagonalni članovi u rešetkastim kulama.
Gusset ploče, kutovi spajanja i članovi zaklade.
Ponovno učvršćivanje kutova zamjene i jačanje ploča tijekom nadogradnje tornja.
Izmišljotina i vrijednost - Dodane usluge
Pre - izbušene rupe / podudaranje - bušenje:Jigs i podudaranje - Bušenje za točnost spajanja radi smanjenja prerade mjesta.
Zavareni prilozi:Pre - zavareni gusseti, pločice s jastučićima, kartice za dizanje i privremene zagrade.
Izrezi i Stiffeners:Ojačani otvori za web ili noge i ugrađeni učvršćivači u visoko opterećenim zonama.
Koordinacija galvanizacije:Mogućnosti poticanja nakon izrade ili galvanizacije potkomponenta prije konačnog sastavljanja; WELD - Popravite i dodirnite - Uključeni postupci.
Kitting i označavanje:Paketi za erekciju grupirani prema Tower Bayu, označenim dijelovima i pakiranim setovima za vijke/perilice za praktičnost mjesta.
Osiguranje i testiranje kvalitete
Materijalna sljedivost:Potpuni MTC i toplina - Broj sljedivosti.
Kontrole zavarivanja:WPS/PQR - Upravljao je zavarivanje i kvalificirani zavarivači za bilo koje zavarene trgovine.
Ndt:MT/PT ili UT na kritičnim zavarivanjima ako zahtijeva projekt.
Dimenzionalne provjere:Rupa - tolerancije položaja, ravnanje, spajanje - lica ravna i ukupna fit - Up verifikacija.
Premazivanje inspekcije:Polivite masu (g/m²), testiranje adhezije i praznika gdje je navedeno.
Pakiranje, transport i na - podrška web lokaciji
Paketi za erekciju:Paketi organizirani i označeni od strane Tower Baya sa pločicama za spajanje i vijcima.
Zaštita:Drvene razmake, rubni čuvari i privremena zaštita VCI/ulja za skladištenje.
Planiranje prijevoza:Segmentacija i spajanje detalja pažljivo dopušta rute i daljinski - Logistika mjesta.
Usluge web mjesta:Crteži za podizanje/ring, podudaraju se - drill jigs, erekcijske sekvence i opcionalno na - nadzoru web mjesta ili podršci inženjera.
Podaci o naručivanju - Što trebamo
Navedite:
Funkcija članova (noga, križanje - ruka, učvršćivanje) i osnovna geometrija (a × b × t) ili crtanje.
Dizajnska opterećenja (aksijalna, bočna, vjetar, led, napetost vodiča), raspon/duljina i primjenjivi dizajnerski kod.
Preferirani materijal za ocjenu i pocinčanu/završnu obradu.
Veličina vijaka/uzorak ili detalji spajanja i ograničenja transporta/dizalica.
Količina, raspored isporuke i treći - stranke potrebe za inspekcijom ili certificiranjem.
Pomoću ovih ulaza predložit ćemo valjane ili izrađene opcije kuta, proizvesti svojstva odjeljka (područje, težina/m), pripremiti crteže trgovine i pružiti citat i vrijeme olova.
Zašto odabrati naše kutove kule za prijenos?
Kombiniramo umor - svjesni detalje, kupujte - točan podudaranje - bušenje i izdržljiva zaštita korozije s tornjem - fokusirana logistika izrade - Isporučujući ulje {5} ergle, to poboljšati tog erekata {5} {5} {5}. Život - održavanje ciklusa. Pošaljite opterećenja svog člana ili uzorak Tower Bay, a mi ćemo veličine praktične opcije kuta i pripremiti crteže za izradu i komplete za spajanje.
