Naziv proizvoda

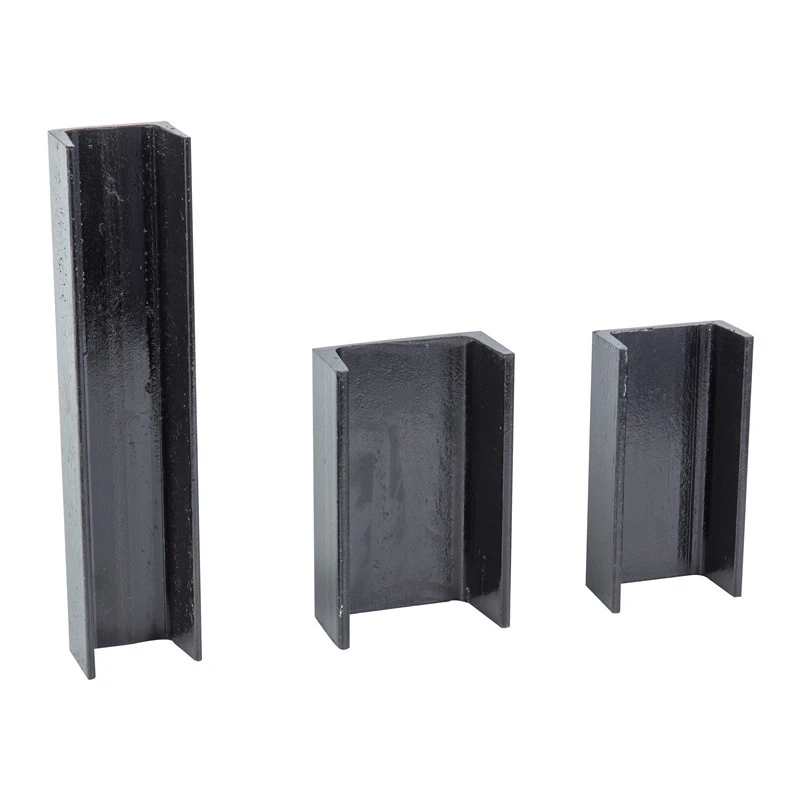

Hladno-savijeni čelik pod jednakim{1}}kutovima (hladno oblikovani-jednaki-krak C-kanala)
1. Pregled
Hladno{0}}savijeni kanalni čelik pod jednakim{1}}kutom je ahladno{0}}formirani strukturni presjekproizvedene savijanjem ili valjanjem-čeličnih traka ili zavojnica na sobnoj temperaturi u C- ili U-profil sjednake širine prirubnice. Za razliku od vruće{1}}valjanih kanala, hladno-savijeni pod jednakim{3}}kutovima imajutočne dimenzije, glatke površine i tanje debljine stijenki, što ih čini idealnim za lagane konstrukcijske sustave, građevinske okvire i industrijske nosače.
Ovaj tip profila kombinira mehaničku čvrstoću ugljičnog čelika s izvrsnom preciznošću dimenzija i isplativosti, nudeći praktično rješenje za modernu montažnu i modularnu konstrukciju.
2. Proizvodni proces
Sekciju formirajuhladno savijanje ili valjanjeravne čelične zavojnice kroz niz valjaka bez zagrijavanja.
Tijek procesa:
Čelični kotur → Odmotavanje → Niveliranje → Hladno savijanje/oblikovanje valjanjem → Rezanje na duljinu → Završna obrada → Pakiranje.
Prednosti-hladnog oblikovanja:
Održava visoku točnost dimenzija (±0,5 mm tipično).
Blago povećava granicu razvlačenja zbog otvrdnjavanja naprezanjem.
Omogućuje fleksibilne, prilagođene profile za arhitektonsku i industrijsku upotrebu.
3. Ocjene i standardi materijala
Uobičajene ocjene:Q195, Q235, Q345, S235, S275, S355, ASTM A36, A572 Gr.50.
Mogućnosti površine:
Crna / neobrađena
Vruće-pocinčano (HDG)
Elektro{0}}galvanizirano
Prefarbano (PPGI/PPGL)
Primjenjivi standardi:GB/T 6723, EN 10219, ASTM A500, JIS G3350 ili prema crtežu/specifikaciji kupca.
4. Tipične dimenzije (prilagodljive)
| Parametar | Raspon / Opis |
|---|---|
| Dubina (h) | 40 mm – 200 mm |
| Širina prirubnice (b) | Jednako h za kanale "jednake-krake" (npr. 50×50, 100×100) |
| Debljina (t) | 2,0 mm – 8,0 mm |
| Duljina | 2 m – 12 m (6 m i 12 m zajednički) |
| Radijus ruba | 2–5 mm (ovisi o rolama za oblikovanje) |
| Težina po metru | 2 – 35 kg/m (ovisno o veličini presjeka) |
Prilagođene duljine, izrezane-na-veličinu i bušene/bušene rupe dostupne su na zahtjev.
5. Mehanička i fizička svojstva
| Vlasništvo | Tipična vrijednost / opis |
|---|---|
| Vlačna čvrstoća | 340–510 MPa (ovisi o stupnju) |
| Granica razvlačenja | 235–345 MPa tipično |
| Elongacija | Veći ili jednak 20% |
| Preciznost oblikovanja | ±0,5 mm po dimenziji |
| Tolerancija ravnosti | Manje ili jednako 1 mm/m |
Hladno oblikovanje izaziva mali-učinak otvrdnjavanja koji lagano povećava čvrstoću u usporedbi s vruće{1}}valjanim ekvivalentima.
6. Ključne značajke i prednosti
Visoka točnost dimenzija:dosljedan poprečni-presjek i ravnost pogodna za precizno sastavljanje.
Glatka, čista površina:idealan za bojanje, galvaniziranje ili dekorativnu završnu obradu.
Lagan, ali jak:pruža učinkovit omjer-na-težine za laka i srednja opterećenja.
Dobra zavarljivost i obradivost:lako se režu, zavaruju i izrađuju u različite sklopove.
Ekonomična proizvodnja:valjanje-omogućuje-veliku, jeftinu-proizvodnju.
Prilagodljiv oblik:širina prirubnice, rub i dubina mreže mogu se prilagoditi zahtjevima projekta.
Poboljšana zaštita od korozije:dostupan s cinkovim ili organskim premazima za trajnost na otvorenom.
7. Tipične primjene
Građevinske konstrukcije:zidni nosači, krovne grede, okviri za vrata i prozore, rešetke i hladno{0}}oblikovani stupovi.
Industrijski okviri:nosači opreme, sustavi polica, skladišni regali, okviri nosača kabela.
Infrastruktura:zaštitne ograde na autocesti, ukrućenje tornjeva, solarni sustavi za montažu.
Proizvodnja vozila:okviri kamiona i prikolica, šasije poljoprivrednih strojeva.
Ukrasna i civilna uporaba:ograde za ograde, nosače stepenica i arhitektonske letvice.
8. Površinska obrada i zaštita
Vruće-cinčavanje (HDG):pruža dugoročnu-otpornost na koroziju.
Elektro{0}}galvanizacija:za unutarnju i dekorativnu upotrebu.
Bojanje u prahu / Bojanje:poboljšava estetiku i dodaje zaštitu.
Prethodno obojeno oblikovanje zavojnice:kanali-obloženi bojom za arhitektonske primjene.
Podmazivanje i pakiranje:dodatni sloj ulja protiv hrđe prije otpreme za nepremazane proizvode.
9. Kontrola kvalitete i inspekcija
Svaka serija hladno{0}}savijenog čelika pod jednakim{1}}kutnim kanalima prolazi kroz:
Provjera dimenzija:širina-presjeka, visina, debljina stjenke, duljina i ravnost.
Mehanička ispitivanja:vlačna čvrstoća, popuštanje, istezanje prema standardu.
Pregled površine:nema neravnina, pukotina ili oštrih rubova nakon savijanja.
Provjera premaza:debljina sloja cinka (za pocinčano), prionjivost, debljina boje (DFT).
MTC (Mill Test Certificate):izdan s toplinskim brojem i sljedivost podataka o ispitivanju.
Izborni testovi:test savijanja, test udarca, slani sprej i testovi prianjanja za premazane proizvode.
10. Pakiranje i dostava
U paketu s čeličnim trakama i plastičnom folijom.
Drveni nosači ili palete za sprječavanje deformacije tijekom transporta.
Krajevi zaštićeni čepovima ili plastičnim folijama.
Oznake uključuju: naziv proizvoda, stupanj materijala, veličinu presjeka, duljinu, premaz, broj zagrijavanja/serije i datum.
Izvozno pakiranje ispunjavastandardi sposobnosti za plovidbu(protiv -hrđe, zaštita od vlage).
11. Vodič za naručivanje - Što navesti
Prilikom naručivanja navedite:
Dimenzije presjeka(h × b × t) i jesu li jednaki ili nejednaki kraci.
Vrsta materijala(Q235, S235, itd.).
Površinska obrada(crna, HDG, lakirana, PPGI).
Zahtjevi za duljinu i toleranciju.
Aplikacija-za krajnju upotrebu(za premazivanje i mehaničke zahtjeve).
Količina / ukupna tonaža.
Zahtjevi za inspekciju ili certifikaciju(MTC, inspekcija treće-strane).
Posebne potrebe izrade:prethodno-izbušene rupe, utori, urezi ili tragovi zavarivanja.
12. Prednosti u usporedbi s vruće-valjanim čeličnim kanalima
| Aspekt | Hladni{0}}savijeni kanal pod jednakim{1}}kutom | Hot{0}}Vruće valjani kanal |
|---|---|---|
| Proces oblikovanja | Hladno valjanje / savijanje | Vruće valjanje |
| Raspon debljina | 2–8 mm (tanko/lagano) | 5–40 mm (srednje-teška) |
| Kvaliteta površine | Glatka, čista | Pokriven-kalom (zahtijeva pjeskarenje) |
| Dimenzijska točnost | Visoko (±0,5 mm tipično) | Umjereno |
| Težina | Upaljač | teže |
| Prilagodba | Jednostavno (ne-standardne veličine) | Ograničeno (samo standardne veličine mlina) |
| Cijena po metru | Niže za tanke/lagane veličine | Više po toni za lagane primjene |
13. Tipične prednosti za inženjere i proizvođače
Pojednostavljuje sastavljanje s preciznim pristajanjem i dosljednom geometrijom.
Smanjuje izobličenje pri zavarivanju zahvaljujući ravnomjernoj debljini.
Jednostavna integracija sahladno{0}}formirani sustavi vijcima(čelični klinovi, podrožnice).
Brža-instalacija na licu mjesta - minimalna prerada ili prilagodba.
Kompatibilan saopskrbni lanci od pocinčanog ili-obojenog limaza projekte ključ u ruke.
14. Dodatne usluge
Unaprijed-probušene/urezane rupeza montažu vijcima.
CNC lasersko rezanje ili spajanje.
Galvaniziranje i pra-lakiranjepo specifikaciji projekta.
Rezanje-na-duljinu i optimizacija pakiranjaza kontejnerski transport.
Inženjerska podrška:tablice opterećenja, provjere otklona i reference dizajna spojeva.
15. Sažetak
Hladno{0}}savijeni kanalni čelik pod jednakim{1}}kutom pruža asvestran, lagan i točan dimenzijamarješenje za modernu gradnju i proizvodnju. Kombinirajući prednosti hladno{1}}preciznosti oblikovanja, umjerene čvrstoće i jednostavne izrade, naširoko je prihvaćen u čeličnim okvirima, industrijskim strojevima i modularnim strukturama. Njegova izvrsna ravnoteža između čvrstoće, otpornosti na koroziju i isplativosti čini ga pouzdanim izborom zalake do srednje strukturalne primjenediljem svijeta.
