Naziv proizvoda

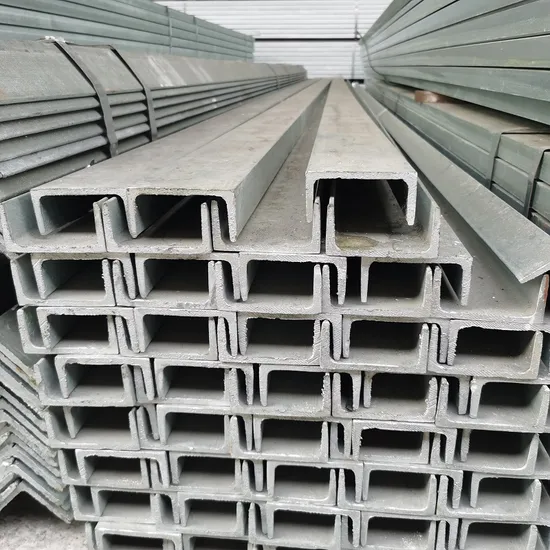

Svjetlosni čelični kanal (svijetli C-kanal / svijetli U-kanal)

1. Uvod

Light Channel Steel su tanki, ekonomični strukturni dijelovi u obliku slova C- ili U- dizajnirani za lagane-okvire, potpore, grede, obloge, tračnice i ne-kritične konstrukcijske namjene. U usporedbi s običnim ili srednjim kanalima imaju manju dubinu i tanje mreže/rubnice, što ih čini lakšim, lakšim za rukovanje i jeftinijim - idealnim za lake industrijske zgrade, unutarnje pregrade, police, okvire lake opreme i arhitektonske ukrase.

2. Tipični materijali i stupnjevi

Ugljični / konstrukcijski čelici:Q195 / S235 / A36 (najčešće).

Opcije većeg{0}}prinosa (ako se traži):S275 / S355 ili ASTM A572 Gr.50 za malo veći kapacitet.

Opcije otporne-na koroziju:vruće-pocinčano, pre-pocinčano ili nehrđajuće (304/316) za izložena ili vlažna okruženja.

Oblik:vruće{0}}valjani standardni kanali, hladno-formirani lagani kanali ili zavareni/sagrađeni-kanali za ne-standardne oblike.

3. Tipična geometrija i standardni rasponi (svjetla klasa)

Dubina (h):~40 mm → 140 mm (uobičajene svjetlosne veličine: 50, 65, 75, 100 mm).

Širina prirubnice (b):~25 mm → 50 mm.

Debljina mreže (tw):~2,5 mm → 6 mm.

Debljina prirubnice (tf):~3 mm → 8 mm.

Duljine:standardne duljine glodalice (3 m, 6 m, 12 m) ili rezanje-na-duljinu po narudžbi.

Težina po metru (tipična):~2 kg/m → ~18 kg/m ovisno o odjeljku - koristite točne standardne tablice za precizne vrijednosti.

Točne dimenzije i težine ovise o regionalnim standardima (GB, EN, ASTM, JIS). Prilikom navođenja uvijek potvrdite standardnu ​​oznaku ili tablicu presjeka glodalice.

4. Svojstva odjeljka i brzi izračuni

Područje (A): dobijte iz standardnih tablica presjeka ili izračunajte iz dimenzija ploče komponenti (2×površina prirubnice + površina rebra).

Masa po metru (kg/m) ≈ A (mm²) × 0,00785.

Savijanje i krutost:kanali učinkovito nose opterećenja savijanja oko svoje snažne osi kada su okomito usmjereni s prirubnicama, ali slabiji su u torzijskoj i bočno-torzijskoj stabilnosti od zatvorenih dijelova. Za lake dijelove provjerite granice otklona i lokalno savijanje prirubnice.

Primjer (samo ilustrativan - potvrdi standardnom tablicom):
Svjetlosni kanal nominalne površine 1200 mm² → masa ≈ 1200 × 0.00785 =9,42 kg/m.

5. Ključne značajke i prednosti

Lagan i ekonomičan- niža cijena materijala, lakše rukovanje i brža montaža.

Dobar za sekundarne/lake-namjene- podrožnice, letvice, nosači, svjetlosni okviri i ukrasi.

Jednostavan za zavrtnje/zavarivanje/pričvršćivanje- ravne površine prirubnice pojednostavljuju veze.

Dostupan u mnogim završnim obradama- obični mlin, pocinčan, obojen ili nehrđajući za otpornost na koroziju.

Pogodan za montažu- nosi, prethodno-izbušene rupe i setovi za spajanje smanjuju rad na gradilištu.

6. Tipične primjene

Krovne grede i zidni pojasi u zgradama malog{0}}raspona.

Lagane međukatne grede, police, police i nosači opreme.

Nosači za stepenice, nosači rukohvata i zaštitne ograde (za lagani rad).

Kabelske police, okviri za natpise, okviri kanala za HVAC kanale.

Arhitektonske letvice, nadvoji za prozore/vrata i fasadni podokviri.

7. Napomene o dizajnu i instalaciji

Orijentacija je bitna:postavite orijentaciju prirubnice kako biste najbolje odoljeli primijenjenom savijanju i osigurali nosive površine za ploče ili tračnice.

Bočno ograničenje:osigurati podupiranje ili bočne potpore za veće raspone kako bi se spriječilo bočno-torzijsko izvijanje.

Upareni kanali:za veće savijanje oko slabe osi, koristite uparene kanale-na-leđa ili lice-na-lice sa spojnim pločama ili pretvorbom zavarene kutije.

Veze:izbjegavajte oslanjanje na tanku prirubnicu za koncentrirana opterećenja vijaka bez lokalnog pojačanja ili potporne ploče.

Mogućnost servisiranja:provjerite granice otklona (npr. L/200, L/250) kada se koriste kao grede ili grede za potporu obloge.

8. Izrada i usluge-dodane vrijednosti

Rezanje i obrada:CNC plazma/laser ili piljenje za precizne krajnje profile.

Pred{0}}bušenje/podudarno-bušenje:uzorci rupa za spajanje vijcima i pričvršćivanje obloge.

Zavareni priključci i ukrućenja:lokalni dupleri, zavareni{0}}na nosačima ili kutnici za spajanje.

Kompleti za-pripremu/spajanje:numerirane spojne ploče, vijci i podloške za brzo postavljanje.

Površinski tretmani:pjeskarenje + temeljni premaz, vruće{2}}pocinčavanje, premazivanje prahom ili dvostruki sustavi (HDG + boja).

Nagib / ravnanje:tvornički nagib na gredama ako je potrebno za nadoknadu otklona.

9. Osiguranje i testiranje kvalitete

Certifikati materijala (MTC):kemijska i mehanička svojstva dostupna na zahtjev.

Provjere dimenzija:provjerite dubinu, širinu prirubnice, debljinu i ravnost.

Kontrole zavarivanja:WPS/PQR i kvalificirani zavarivači za sve ugrađene-ili zavarene detalje.

NDT:MT/UT/RT dostupni po ugovoru za kritične spojeve.

Pregled premaza:težina pocinčavanja (g/m²), debljina boje i ispitivanje prianjanja gdje je navedeno.

10. Površinska obrada i zaštita od korozije

Glodalica (crna):ekonomičan, pogodan za unutarnje, zaštićene instalacije.

Ukiseljeno i nauljeno:za skladištenje/izvoz zaštitu od hrđe.

Vruće-cinčavanje (HDG):preporučuje se za izlaganje na otvorenom i dugi vijek trajanja.

Elektro{0}}galvanizirano / cink sprej:lakša zaštita za unutarnje ili blage uvjete.

Boja / epoksid / premaz u prahu / dvostruki sustavi:poboljšana estetika i otpornost na koroziju za arhitektonsku upotrebu.

Opskrba od nehrđajućeg čelika:koristi se tamo gdje su premazi nepraktični ili za visoku otpornost na koroziju.

11. Pakiranje, označavanje i dostava

Grupiranje:vezani snopovi s drvenim odstojnicima kako bi se izbjeglo označavanje.

Označavanje:oznake koje prikazuju oznaku odjeljka, duljinu, količinu i broj grijanja/narudžbenice.

Prijevozna razmatranja:duljina pojedinačnog-dijela ograničena dozvolama za ceste/željeznice; spojene isporuke mogu se osigurati s-spakovanim paketima za spajanje.

Podrška-na mjestu:nacrti za postavljanje, dijagrami spajanja i opcijski nadzor dostupni.

12. Tipična vremena isporuke (smjernice)

Veličine kanala za svjetlo (standardni ugljični čelik):1-3 tjedna ovisno o zalihama i količini.

Montažne/pocinčane ili unaprijed{0}}izbušene narudžbe:2–6 tjedana ovisno o opsegu.

Posebni stupnjevi, pregled-treće strane ili-ugrađeni predmeti:4–12+ tjedana - potvrditi u fazi Zahtjeva za ponudu.

13. Informacije o naručivanju - Što nam je potrebno

Kada tražite ponudu, navedite:

Oznaka odjeljka(ili h × b × tw × tf) i zahtijevani standard (GB/EN/AISC/JIS itd.).

Vrsta materijalai završna obrada (glodalica / HDG / lakirano / nehrđajući).

Duljina(e)i količina - označava da li je rezano-na-dužinu ili punu duljinu glodalice.

Dodatna-vrijednost: prethodno-izbušene rupe, držači, zavareni nosači, setovi za spajanje, nagib.

Ispitivanje/certifikacijazahtjevi (MTC, NDT, svjedok treće strane).

Ograničenja isporuke(ograničenja podizanja gradilišta, maksimalna transportna duljina, traženi datum isporuke).

14. Brzi FAQ

Q:Jesu li svjetlosni kanali prikladni kao primarni snopovi?
A:Općenito ne za velika opterećenja - oni su najbolji za sekundarne članove i lagane raspone. Koristite dizajnersko/inženjersko dimenzioniranje za bilo-nosivo korištenje.

Q:Mogu li se svjetlosni kanali koristiti kao podrožnice ispod krovnih ploča?
A:Da - obično se koristi za krovove s malim-rasponom; provjeriti dijagrame raspona/opterećenja i granice otklona.

Q:Kako poboljšati lokalni ležaj svjetlosnog kanala?
A:Dodajte potporne ploče, podupirače prirubnica ili lokalna ukrućenja oko rupa za vijke ili koncentriranih nosača.

Ako želite, pošaljiteoznaku kanala ili zahtjeve za raspon/opterećenjea ja ću:

navedite svojstva presjeka (površina, Ix, Sx) i točnu težinu po metru iz standardnih tablica; ili

preporučujemo 2-3 veličine lakih kanala s brzim provjerama savijanja i otklona za vašu primjenu.
